防爆电动球阀接线图说明及控制方式
时间：2019-11-14 16:56:05 来源：多仪阀门 点击：0次
防爆电动球阀是一种可防止管路发生爆炸状况的设备，即该电气元件符合防爆标准，可用于要求防爆的场合，不仅可应用于一般的石油，天然气，环保，水处理等，包括化工化学行业、石油等工作条件较为恶劣的地方，防爆等级如常见的ExdIIBT4、ExdIICT5、ExdIICT6等。防爆电动球阀通过380V/220V/DC24V等电源为驱动电源，以开关量信号或模拟量信号（4-20mA、1-10V DC、1-5V DC）为控制信号，可使阀门运动到所需位置，实现其自动化控制。不同的电压及控制形式，接线的方式也均不相同，用户需进行详细了解及认知！

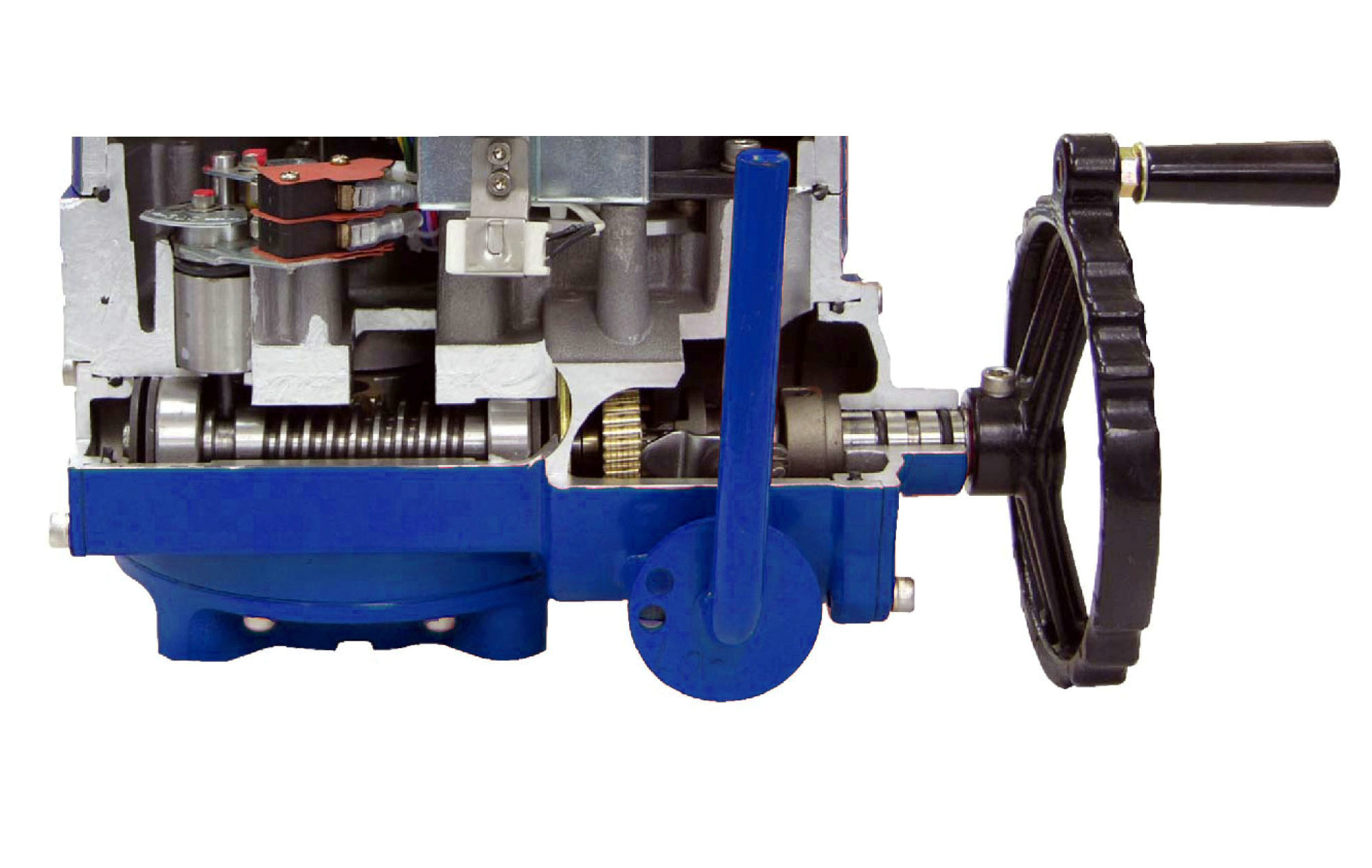

防爆电动球阀能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆，壳体为硬质铝合金，耐腐蚀性强，防护等级为 IP67。电机为全封闭式鼠笼式电机，扭矩大，惯性力小，绝缘等级为 F 级，内置过热保护开关，可防止电动执行器堵转电机过热时损坏电机，并带有手轮设计，可以用于断电时操作，保证安全可靠。

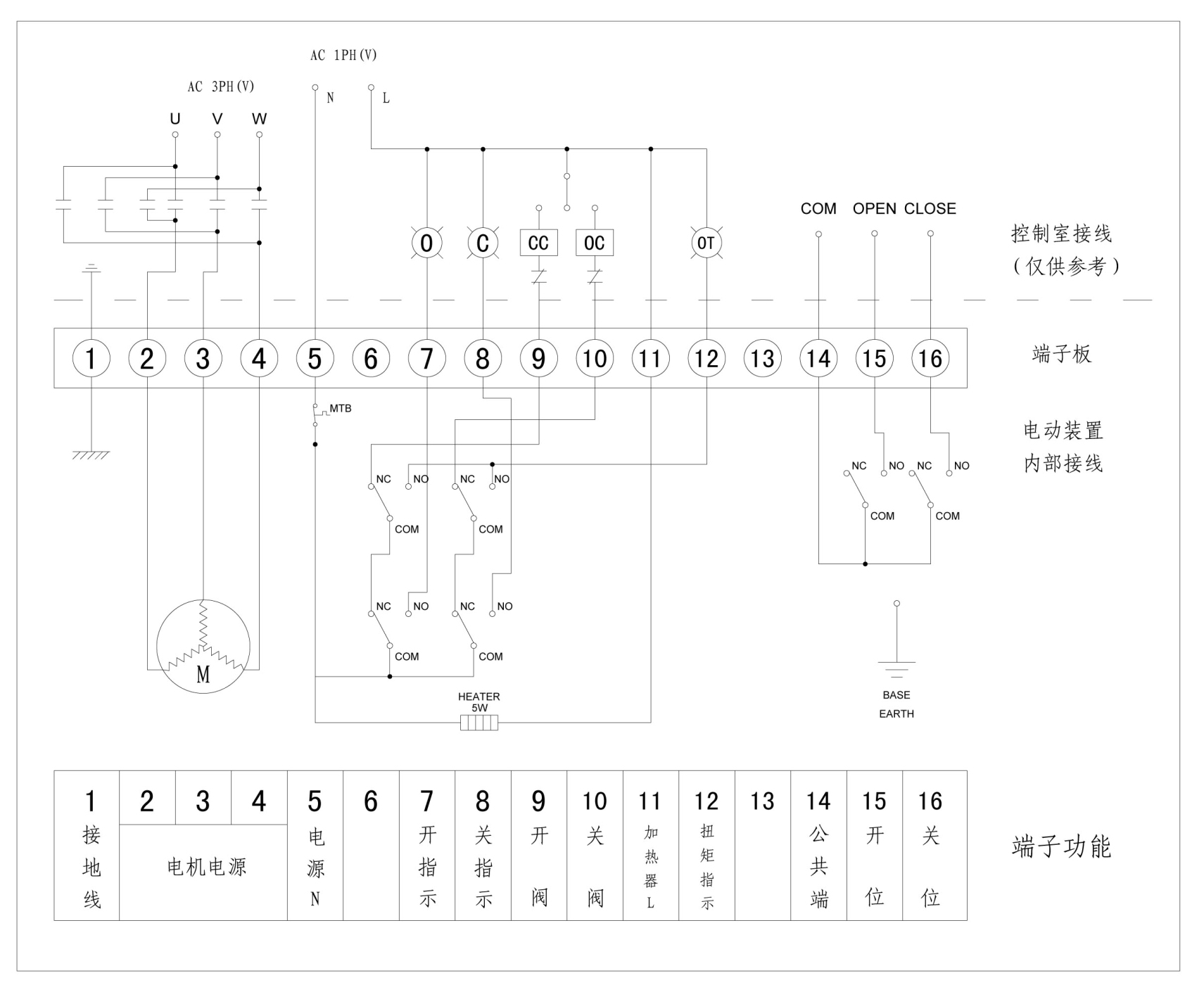

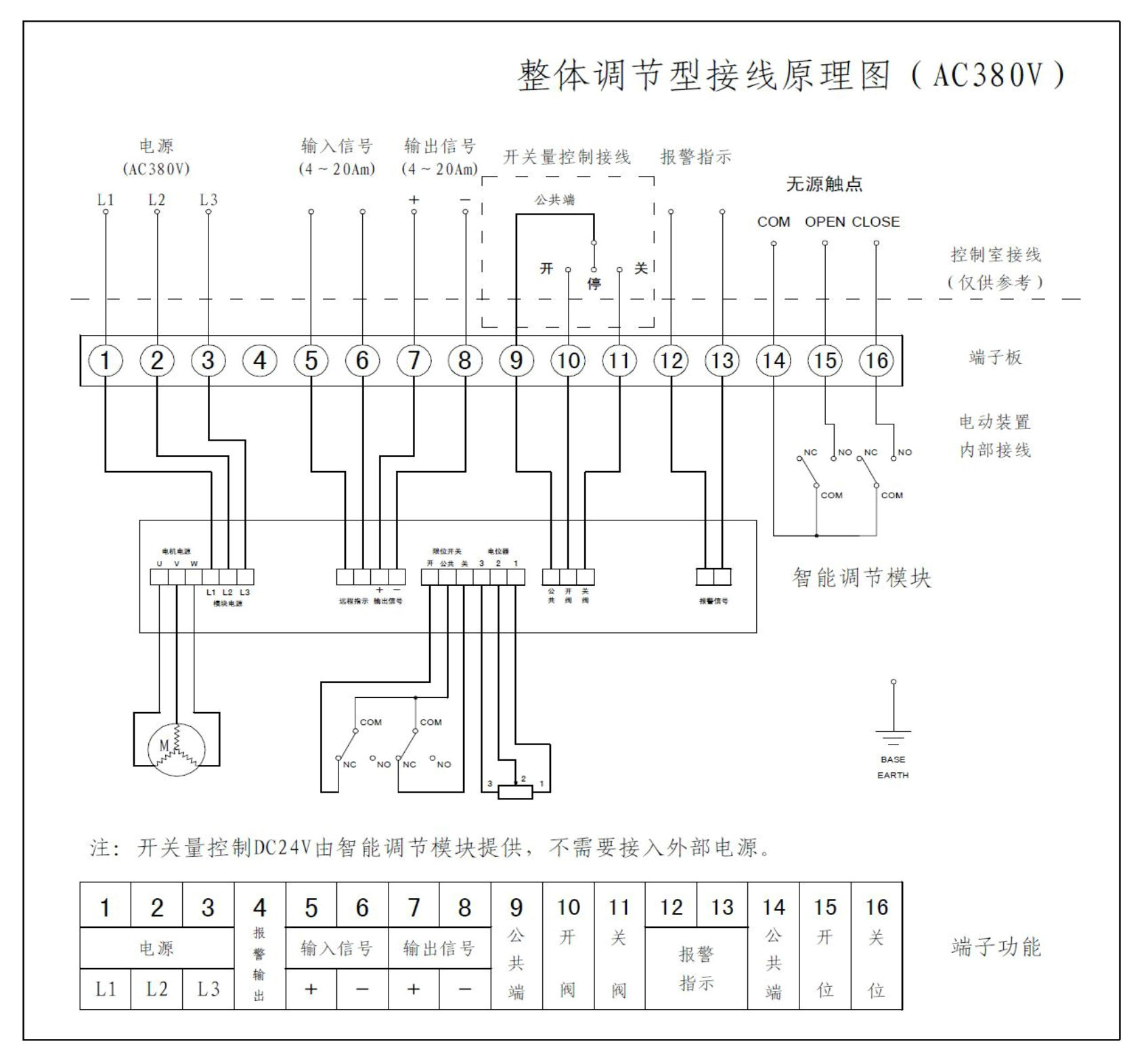

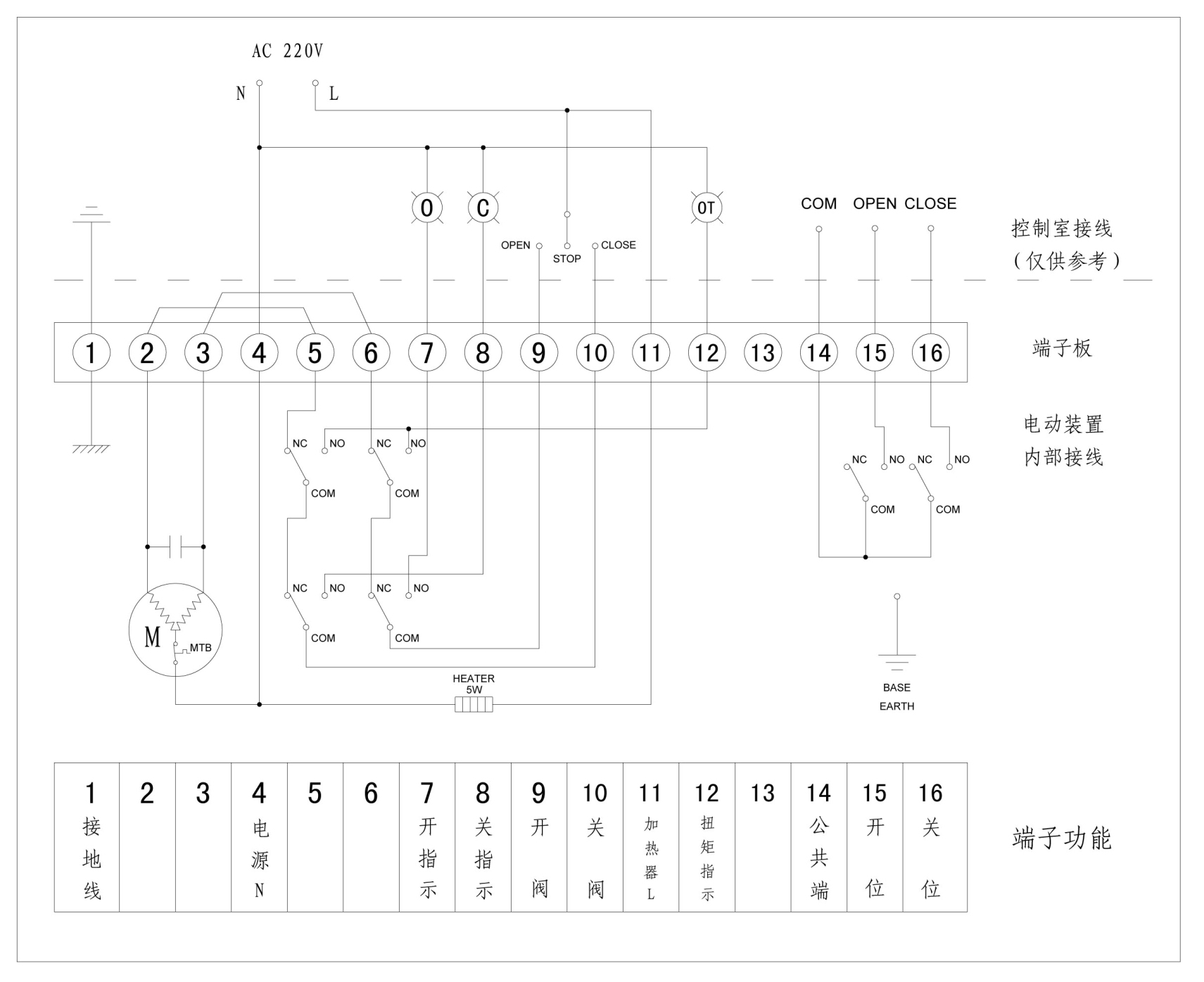

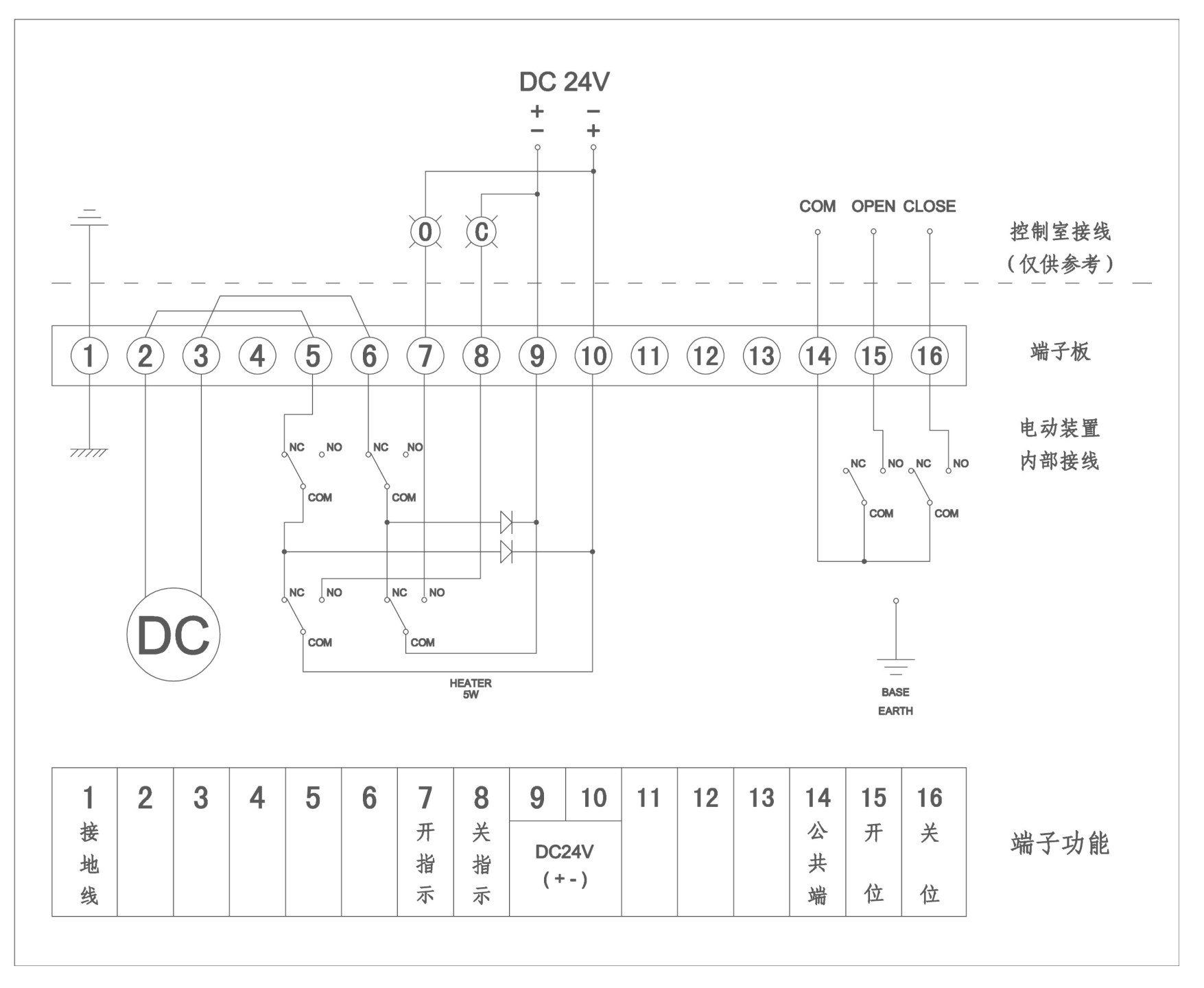

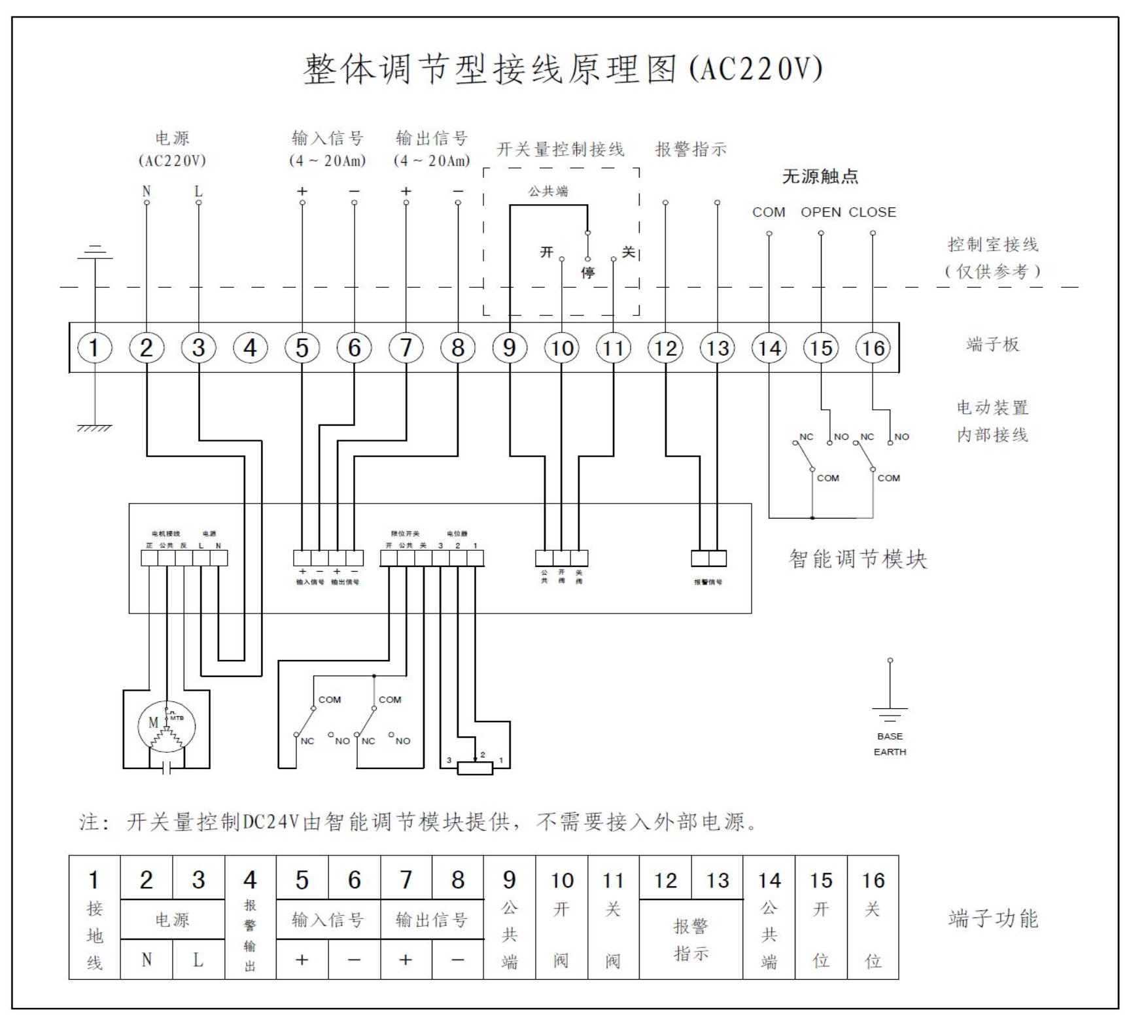

注意：以上线路图仅供参考，实际以产品附带电路图为准。另，每个厂家的电动装置均不一样，接线方式也都不尽相同，请勿以此为标准去执行操作，若产生一系列问题及发生相关事故，本公司概不负责，还望悉知！
