气动球阀型号编制表示方法
时间：2017-07-22 16:03:23 来源：多仪阀门 点击：0次
随着我国工业现代化的快速发展，阀门的使用量也在日渐增多，而气动球阀以启闭速度快，且不仅能做开关、切断使用，还可以控制流量等优点，成为使用最为广泛的阀门种类之一！但由于气动球阀的种类繁多，包括使用压力、温度及控制形式的不同，所对应的球阀型号也是不尽相同的，为了避免用户在选型时出现错误，及确保气动球阀能正常使用，多仪自控阀门公司特此提供气动球阀型号编制说明，方便大家进行了解和认知！
气动球阀型号编辑说明主要是从气动球阀附加条件的增加、驱动方式的选择、连接形式的不同、结构形式的改变、密封材质的种类、阀门压力的高低以及阀体材料等多方便进行解释，希望对广大用户有所帮助。
气动球阀型号表示方法：
球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
球阀名称代号：Q表示球阀；
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：
浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日级压力，最大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
|

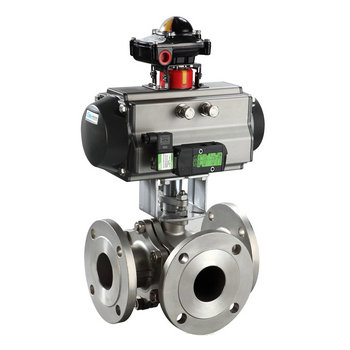

气动球阀型号编辑说明：
1、Q：表示球阀；
2、6：表示传动方式为气动；
3、4：连接方式为法兰连接；
4、5：结构形式为浮动式式T型三通；
5、F：密封副材料为氟橡胶；
6、16：表示公称压力为1.6MPa；
7、P：表示阀体材质为不锈钢。
|
 |
